Régulation
Régulation
Ce chapitre explore les différents types de régulateurs et de régulations, en mettant l'accent sur leur fonctionnement, leurs avantages, inconvénients, et les aspects mathématiques sous-jacents.
Types de régulateurs
Régulateur à deux plages
Le régulateur à deux plages fonctionne selon deux états : actif ou inactif. La sortie est donc soit à 100% soit à 0% de puissance. Il est souvent utilisé pour des applications simples comme le chauffage.
Pour moduler la puissance, on travaille en modulation de largeur d’impulsion (PWM).
Régulateur à trois plages
Le régulateur à trois plages ajoute une seconde sortie au fonctionnement binaire du régulateur à deux plages. Par exemple, une régulation de température ayant d’un coté un chauffage et de l’autre une climatisation. Les deux canaux peuvent soit être actif, soit inactif. La puissance délivrée peut donc être de -100%, 0% ou 100%. Comme pour le régulateur à deux plage, la modulation de puissance se fait via la largeur d’impulsion (PWM).

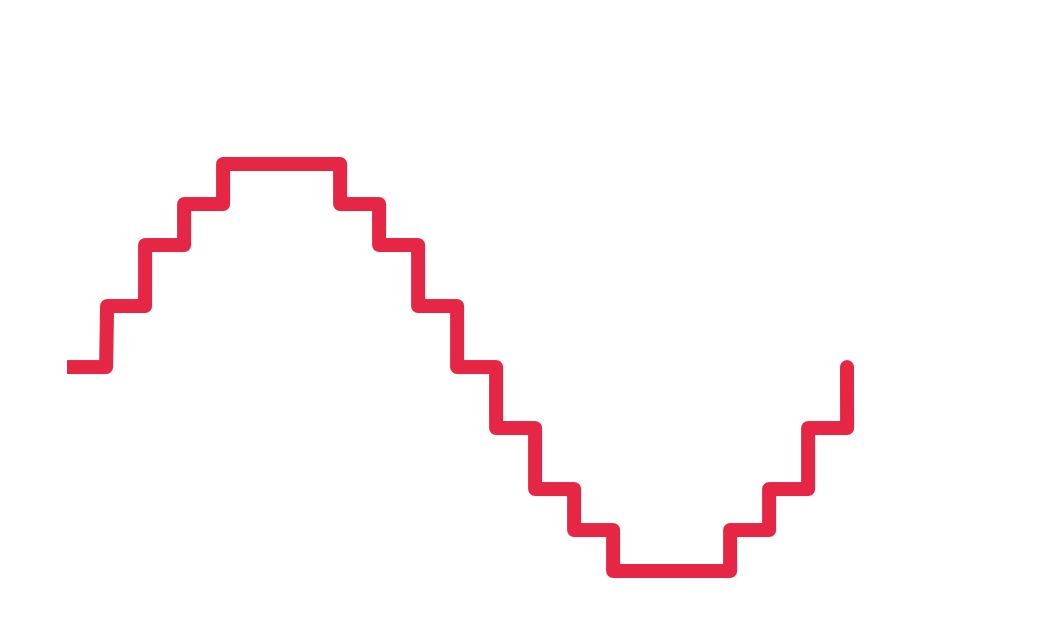

Régulateurs pas à pas
Les régulateurs pas à pas (ou positionneur) ajustent la sortie par incréments fixes, permettant une approximation de la sortie continue en escalier. Ils sont utiles dans les systèmes où la précision n'est pas critique, mais où une certaine gradation de la réponse est nécessaire.
La puissance peut varier de 0% à 100% (ou de -100% à 100%) en un nombre limité de niveau intermédiaire, dépendant des caractéristiques du régulateur. Par exemple, on pourrait avoir 0%, 5%, 10%, …, 90%, 95% et 100%.

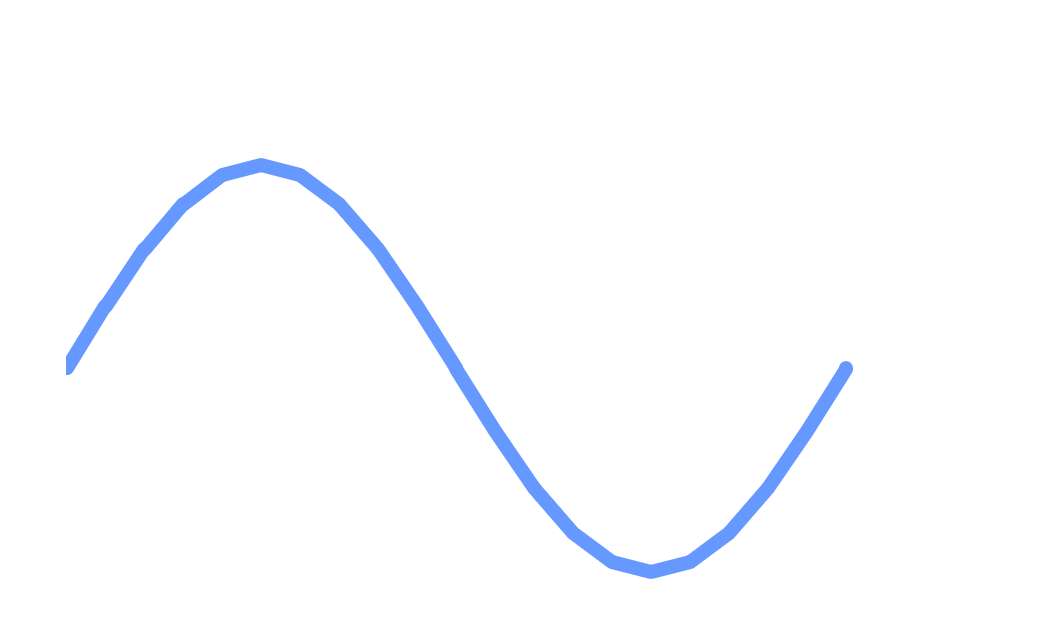

Régulateurs à sortie continue
Les régulateurs à sortie continue fournissent une réponse variable en continu, permettant un contrôle précis de la grandeur régulée. Ils sont essentiels dans les systèmes où de petites variations peuvent avoir de grands impacts.
La puissance délivrée peut prendre n’importe quelle valeur entre 0% et 100% (ou -100% à 100%).
Choix du type de régulation
Le choix du type de régulation est crucial pour l'efficacité et la performance d'un système. Il dépend de plusieurs facteurs, dont le rapport entre le temps de compensation (T_g) et le temps mort (T_u). Ce rapport indique la rapidité de la réponse du système par rapport à la vitesse à laquelle le système peut changer. Selon la valeur de T_g/T_u, différents types de régulation sont recommandés pour optimiser la performance du système.
Régulation Tout ou Rien
Si T_g/T_u est supérieur à 20, la régulation Tout ou Rien est généralement la meilleure option. Ce type de régulation est simple et efficace pour les systèmes où une réponse rapide et catégorique est souhaitable, sans nécessité d'une grande précision.
Régulation P (Proportionnelle)
Lorsque T_g/T_u est compris entre 10 et 20, une régulation P (Proportionnelle) est appropriée. Ce type de régulation ajuste la sortie proportionnellement à l'erreur actuelle, offrant un équilibre entre simplicité et précision pour des systèmes avec une dynamique modérément rapide.
Régulation PI (Proportionnelle-Intégrale)
Pour un rapport T_g/T_u compris entre 5 et 10, la régulation PI (Proportionnelle-Intégrale) est recommandée. En ajoutant une action intégrale à la régulation proportionnelle, ce type de régulation permet de corriger les erreurs statiques et d'améliorer la précision du système.
Régulation PID (Proportionnelle-Intégrale-Dérivée)
Si le rapport T_g/T_u se situe entre 2 et 5, une régulation PID (Proportionnelle-Intégrale-Dérivée) est conseillée. En combinant les actions proportionnelle, intégrale et dérivée, la régulation PID offre une réponse hautement adaptable et précise, idéale pour des systèmes avec des dynamiques plus complexes.
Régulation multi boucles
Enfin, si T_g/T_u est inférieur à 2, une régulation multi boucles est souvent la meilleure solution. Ce type de régulation utilise plusieurs boucles de régulation pour gérer différentes parties du système, permettant une précision et une stabilité accrues dans des systèmes hautement dynamiques ou avec plusieurs variables à contrôler.
Le choix du type de régulation doit être fait avec soin, en tenant compte non seulement du rapport T_g/T_u, mais aussi des spécificités du système, de l'environnement d'opération, et des objectifs de performance.
Fin du syllabus en l’état actuel. La suite n’est pas relue !
Régulation Tout ou Rien
Fonctionnement simple et avec hystérésis
La régulation Tout ou Rien est la plus simple, activant ou désactivant la sortie sans état intermédiaire. Si la valeurs mesurée est inférieur à la consigne, le système active la sortie à 100%. Une fois que la valeur mesurée repasse au dessus de la consigne, le système se coupe.
L'hystérésis peut être ajouté pour éviter les oscillations autour du point de consigne, définissant deux seuils pour l'activation et la désactivation. Le système s’enclenche lorsque la valeur repasse sous la consigne inférieure et se coupe une fois la limite supérieure dépassée. Cela permet de limiter le nombre d’allumage et de coupure du système, en lui donnant une certaine inertie.
Avantages et inconvénients
L’avantage principal de cette régulation est sa simplicité (entraînant généralement un faible coût). Toutefois, elle provoque une oscillation importante et permanente du système, créant un bruit de fond et une relative instabilité. L’ajout de l’hystérésis permet de réduire le nombre d’oscillations, mais ne les enlève pas.
Cette régulation est très dépendante des paramètres fixes du système et doit être ajustée pour leur correspondre. Si la consigne s’écarte trop de son optimum, l’instabilité augmente fortement et rend le système globalement peu fiable.
Si le temps de réponse du système est asymétrique entre la montée et la descente, cela introduit un comportement erroné du système. La valeur mesurée moyenne se déplace vers le haut si la descente est lente, ou vers le bas si elle est trop rapide. Ce décalage de la valeur moyenne avec la valeur de déclenchement (consigne) est une erreur statique.
PWM (Modulation de Largeur d'Impulsion)
Fonctionnement
La PWM contrôle la puissance fournie à un système en modulant la largeur des impulsions d'une onde carrée, permettant un contrôle fin de la sortie.
Avantages et inconvénients
La PWM est efficace et précise, mais peut introduire du bruit dans certains systèmes.
Correcteur proportionnel
Bande proportionnelle et fonctionnement
Le correcteur proportionnel ajuste la sortie proportionnellement à l'erreur. La bande proportionnelle détermine la sensibilité de la réponse.
Avantages et inconvénients
Bien qu'offrant un contrôle simple et direct, il peut laisser une erreur statique et peut ne pas être suffisant pour des systèmes complexes.
Correcteur Intégral
Fonctionnement
Le correcteur intégral accumule l'erreur au fil du temps, permettant de corriger les erreurs statiques.
Avantages et inconvénients
Il garantit l'élimination de l'erreur statique mais peut introduire une instabilité si mal réglé.
Correcteur dérivé
Fonctionnement
Le correcteur dérivé réagit aux variations de l'erreur, anticipant les changements futurs.
Avantages et inconvénients
Il améliore la réactivité du système mais est sensible au bruit.
Régulateur PID
Fonctionnement
Le régulateur PID combine les actions proportionnelle, intégrale, et dérivée pour un contrôle précis et adaptable. Il est largement utilisé en raison de sa capacité à gérer une grande variété de systèmes avec une seule structure de régulation.
Ce chapitre a abordé les fondamentaux des différents types de régulation et régulateurs, en soulignant leurs principes de fonctionnement, avantages, inconvénients, et les aspects mathématiques clés. La compréhension de ces éléments est cruciale pour la conception et l'optimisation des systèmes de régulation dans diverses applications.
